Dimensionering av betongvägg vid brottgränstillstånd enligt eurokod 2

Betongvägg är en byggnadsdel av betong som tillsammans med andra delar utgör den bärande konstruktionen. En byggnadsdel kan betraktas som en vägg när förhållandet mellan bredd och tjocklek är på 4 eller mer. Betongväggar har till uppgift att motstå de laster som konstruktionen utsätts för och föra dem med säkerhet till grunden. I de flesta fall bidrar dessa även till stommens totalstabilitet.

Därför skall betongväggen dimensioneras i brottgränstillstånd enligt eurokod 2 så att den har tillräckligt bärförmåga. Dimensionering i brottgränstillstånd innebär val av dimensioner, materialkavaliteter och andra parametrar som påverkar konstruktionsystemets bärförmåga.

Websida erbjuder både till professionella byggnadskonstruktörer och till stundenter inom bygg free-online programvara för dimensionering av betongvägg för normalkraft och moment enligt eurokod 2 (svensk standard). Programmet har testats och granskats av erfarna civilingenjörer och visats att beräkningsprocessen är rätt. Dock, trots stora ansträngningar kan vi inte utesluta möjlighet att något fel kan förekomma. Därför bör resultatet alltid kontrolleras och varifieras av examinerade - erfarna konstruktörer.

Brottgränstillstånd : Betongvägg enligt eurokod 2


Brottgränstillstånd | Dimensionering betongvägg | Eurokod 2

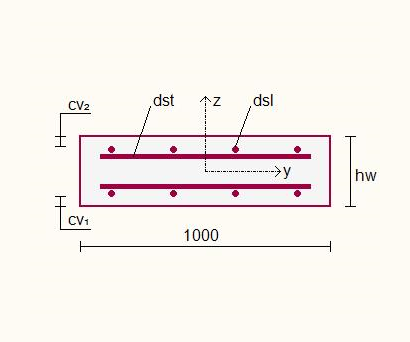

Tvärsnitt
hw = mm
bw = mm
Diameter
dsl : Ø mm
dst : Ø
mm
Knäckningslängd
l0 = m
Huvud- och sekundärarmering
Huvud- sekundärarmerig
Huvud- sekundärarmerig
Täckande betongskikt
 XC1

Max vctekv :

Livslängd :


cv,1 =20  mm
cv,2 =20  mm
cv,1 =
mm
cv,2 =
mm
Tvärsnitt | Betongvägg | Eurokod 2
Beräkningsmetod
Övrigt
: As,vmin
: As,hmin
αcc :
Imperfektion
Enligt EK2
ei =
mm
Effektivt kryptal
φef =
Material
Betong : fck = 20 MPa
Armering : fyk = 500 MPa
Brottlaster
NEd = kN
MEdy =
kNm


 Skapat av : View Vasilis Mamadas' profile on LinkedIn

Copyright © 2019-2024 vmcivil. All rights reserved.                                                                                                                        Contact:  info@vmcivil.com

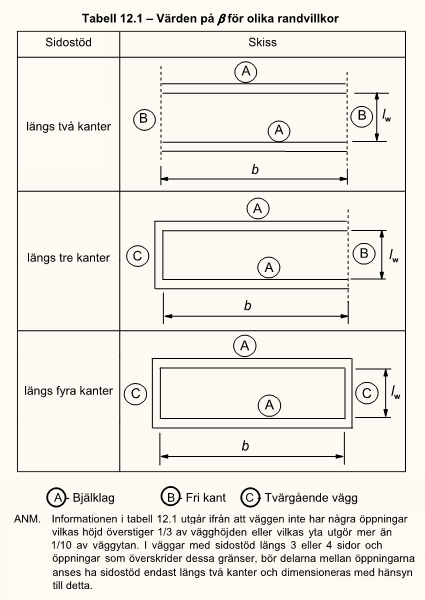

Knäckningslängd för väggar enligt EK2 (12.6.5)
Dimensioner
lw = m
b = m

Uttryck

l0= βlw

Knäckningslängd för betongvägg
